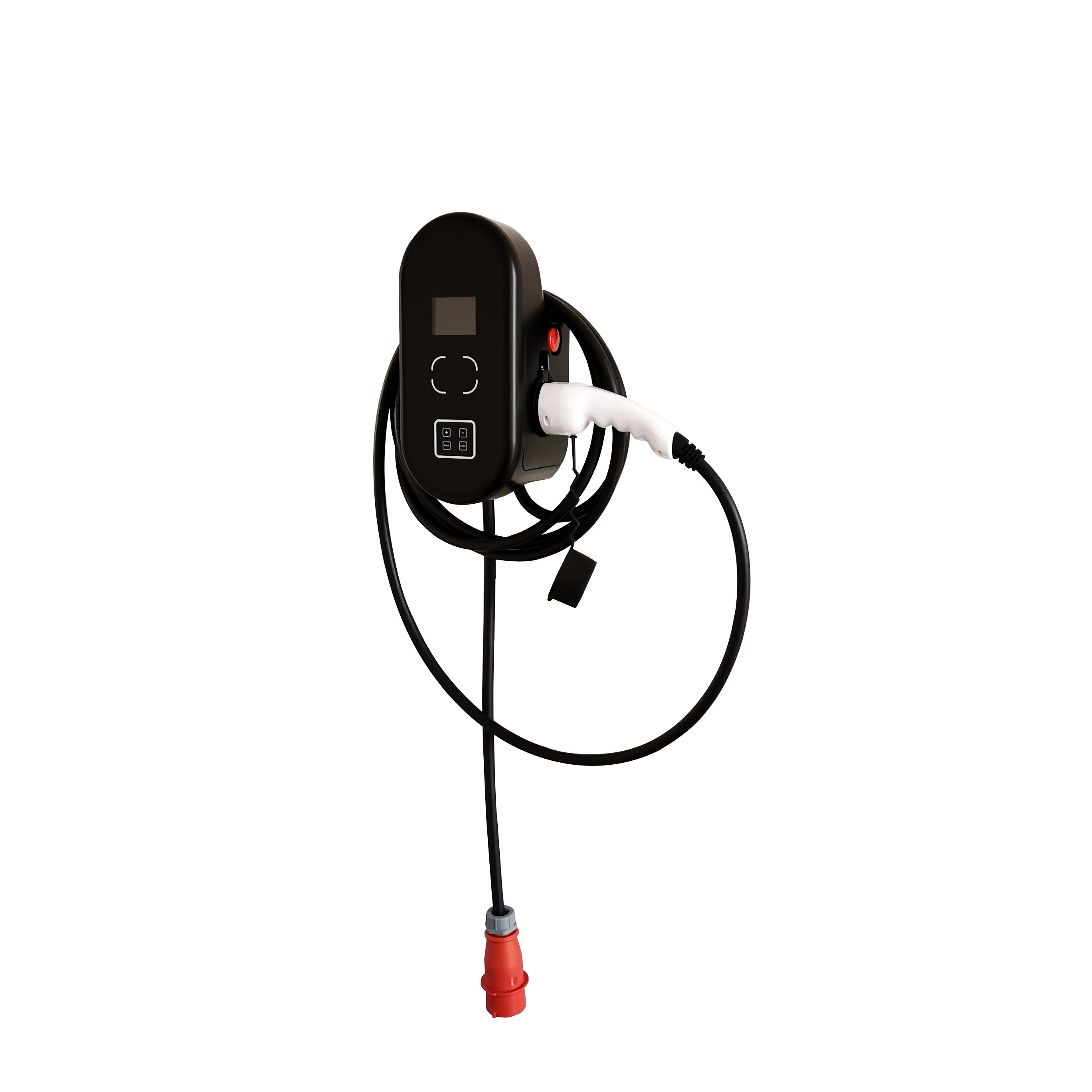

Maison de remplissage électrique 15M Cable de point de chargeur de la boîte EV de mur du CEI 62196 de SAE J1772

Nom de marque:	LINKIN

Détail Infomation
Type:	chargeur de wallbox à C.A. de 7,2 kilowatts	Combinaison:	Touche "ARRÊT" de LED/LCD/RFID/Emergency, station de charge à C.A.
Courant évalué:	32A	Longueur de câble:	5M/10M/15M
Type de connecteur:	LE CEI 62196/SAE J1772	Méthode de début:	« Plug and play » ou carte de RFID
Installation:	Fixé au mur	Puissance de remplissage:	3.5KW/7kw/11kw/22kw
Surligner:	Chargeur de la boîte EV de mur de SAE J1772 , Chargeur de la boîte EV de mur du CEI 62196 , maison de remplissage électrique 15M Cable de point

Description de produit

Station de charge à la maison de la voiture EV de boîte fixée au mur de mur pour la voiture de véhicule électrique

Spécifications

Tous les produits doivent passer l'inspection suivante avant de quitter l'usine :

1. Essai de fonction :
Essai de contrôle de remplissage de fonction d'A.,
Essai de fonction de communication de B.,
Essai de fonction de détection d'isolation de C.,
Essai de fonction de verrouillage de prise de véhicule de D.,
Essai de fonction de précharge d'E.

2. Essai de sortie de remplissage :
Essai de puissance de sortie constant d'ui d'A. quatre grand,
Essai de contrôle de puissance de B.,
Essai de basse tension de puissance auxiliare de C.,
Le D. l'essai de temps de réponse de courant de sortie,
D'E. de transmission essai de arrêt actuel de taux,
Essai d'efficacité de F.,
Essai de facteur de puissance de G.

Spécifications fixées au mur de puissance de chargeur d'EV
	Norme d'UE
Type de remplissage de connecteur	Le CEI 62196-2 (type - 2)
Estimation d'entrée de courant alternatif	1 phase	Phase 3
Estimation d'entrée de courant alternatif	230V±15%	380V±15%
Estimation de puissance de sortie à C.A.	3.5kw/16A	11kw/16A
	7kw/32A	22kw/32A
		43kw/63A
Estimation de fréquence	50/60 hertz
Interface utilisateurs et contrôle
Bouton d'arrêt d'urgence	Oui	Prise-et-remplissage	Oui
Remplissage de carte de RFID	Oui	Remplissage d'appli	Oui
Interface d'Ethernet	Oui	Fonction de Wifi	Oui
Protocole d'OCPP	OCPP 1,6	écran de l'affichage à cristaux liquides 4.3-inch	Facultatif
Protection
Au-dessus de la protection de tension	Oui	Sous la protection de tension	Oui
Au-dessus de la protection de charge	Oui	Protection de court-circuit	Oui
Protection de fuite de la terre	Oui	Protection au sol	Oui
protection de Sur-temp	Oui	Protection de montée subite	Oui
RCD	Type B
Ambiant
Température de stockage	-40 \| 75℃	Température de fonctionnement	-30 \| 55℃
Humidité fonctionnante	Vers le haut de tp 95%, sans condensation	Altitude	≤2000m
Méthode de refroidissement	Refroidissement naturel
M3P Wallbox mécanique
Code d'IP	IP54	Dimension (H×W×D, millimètres)	410×260×164
Poids	12kg	Longueur de câble de remplissage	5m ou adapter aux besoins du client
Matériel de clôture	Panneau avant : Verre trempé, De retour-couverture : Métal de plat
M3T montant Polonais (facultatif)
Dimension (H×W×D, millimètres)	1400×200×100	Poids	<8kg
Matériel de clôture	Métal

3. essai de guide de contrôle :
Essai de remplissage d'état de contrôle d'A.,
Essai de remplissage de synchronisation de contrôle de connexion de B.,
Essai de limite de tension de guide de contrôle de C.,
Essai d'interruption de communication de D.,
Protection d'E. fondant l'essai de perte de continuité,
Essai de séparation de signal de détection de connexion de F.,
La tension de batterie de G. et le message de communication n'assortit pas l'essai,
La tension de batterie de H. dépasse l'essai de gamme de chargeur,
Essai total permis élevé de disparité de tension de zu de véhicule de fonction de protection de la batterie deux d'aspiration d'I.,
Une demande de remplissage de J. est plus grande que les paramètres de batterie examinent.
